像大家鑫創盟高新科技這類數控機床零件加工核心中，全自動換刀機器設備一般全是會出現的。今日我們想說的便是怎樣操縱全自動換刀？操縱全自動換刀究竟有哪些規定？

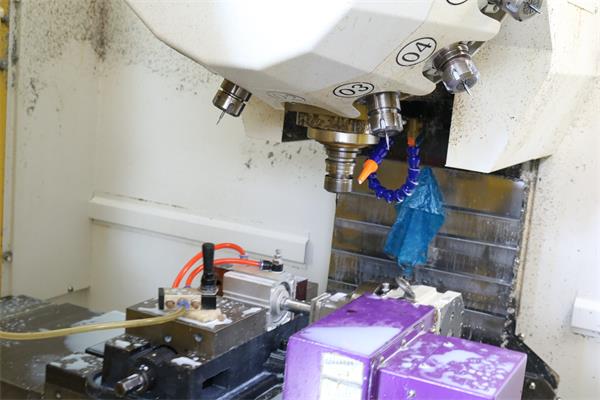

1.刀庫系統操縱

刀庫系統可以為圓盤式刀庫系統，刀庫容為20位，機床主軸與刀庫系統換刀選用數控機床零件加工中的無機械臂，就近原則找刀，原點立即換刀的方法;還可以用鏈條式刀庫系統，刀庫容為40把刀，選用機械臂，隨意找刀，任意換刀方法。

刀庫系統盤由電機根據傳動齒輪減速推動，有正、翻轉和終止操縱。為使刀庫系統盤迅速終止，在電機輸出軸上加有一跳停磨擦制動系統。當終止數據信號傳出時，其孰能譏之乎該制動系統的電磁線圈跳停，進而使刀庫系統終止旋轉。刀庫系統盤旋轉的測量范圍和精準定位由馬氏組織、零位電源開關和記數電源開關完成。

數控機床零件加工中全自動換刀的刀庫系統每轉至一個刀位，記數電源開關即姿勢一次。當?shù)稁煜到y(tǒng)轉到零位時，零位電源開關也姿勢。當?shù)稁煜到y(tǒng)轉到特定刀位時，記數電源開關或零位開關姿勢，這時馬上使電機轉停，制動系統跳停制動系統，進而刀庫系統盤終止并借助馬氏組織精準定位在換刀部位。刀庫系統終止后，記數電源開關或零位開關斷掉，這時應提醒警報。
　　2.氣動式操縱
　 　刀庫系統安全門電源開關和機床主軸錐孔吹氣檢查由氣動式操縱，氣動閥門汽體經加工處理后提供氣缸。刀庫系統安全門電源開關由一汽缸來推動，操縱由二位四通雙電機控制液壓換向閥來進行。

該液壓換向閥的特性是：液壓換向閥的2個部位，各自由2個電磁線圈操縱，并且液壓換向閥時只要給電磁線圈一個轉瞬即逝的電子信號(電信號待續時間為2s)就可以進行換相。僅有給另一個電磁線圈一個短暫性電子信號后，液壓換向閥才會轉到另一個部位。機床主軸錐孔吹氣檢查用于清理機床主軸錐孔，吹氣檢查接通用性一個二位三通電機控制截止閥門來完成。

當松刀逐漸時，給該電磁線圈插電，逐漸錐孔吹氣檢查，直到松刀情況完畢時，電磁線圈跳停，吹氣檢查終止。
　　3.機床主軸拉刀操縱
　　 機床主軸內部結構配有數控刀片全自動繃緊組織，該機構由碟形彈簧繃緊、液壓機松掉數控刀片。刀具的繃緊和松掉由一個倆位四通電磁閥操縱。拉刀組織分成有刀、無刀、松刀，由三個無斷路器感應器檢測這三個情況。
　 　數控刀片的繃緊及松掉可以由命令操縱，還可以由控制面板上的按鍵操縱。數控刀片的松掉和繃緊情況應在控制面板上有些表明。機床主軸的旋轉和數控刀片的繃緊和松掉姿勢為自鎖互鎖關聯。

實際上對比其它的非全自動換刀加工設備，全自動換刀則可以節約大量的人力資源，促使零件的加工時間減少。因此相比較而言愈來愈多的數控機床零件加工生產廠家在加工中應用全自動換刀設備了！
